機床拖鏈電纜工裝架

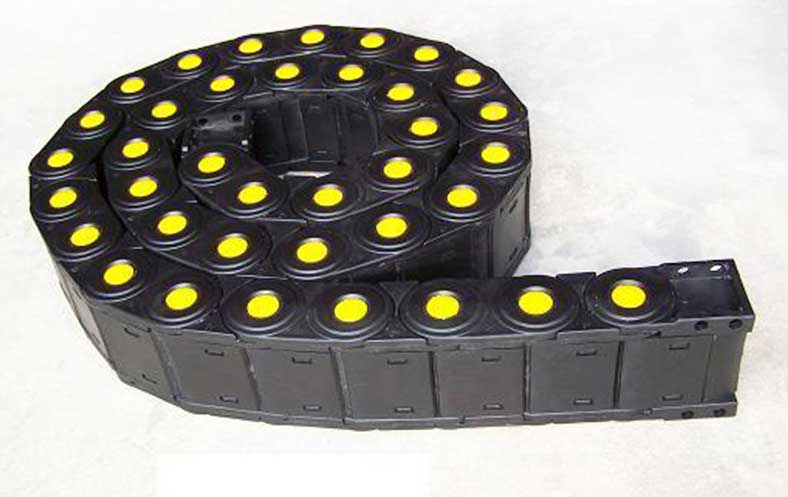

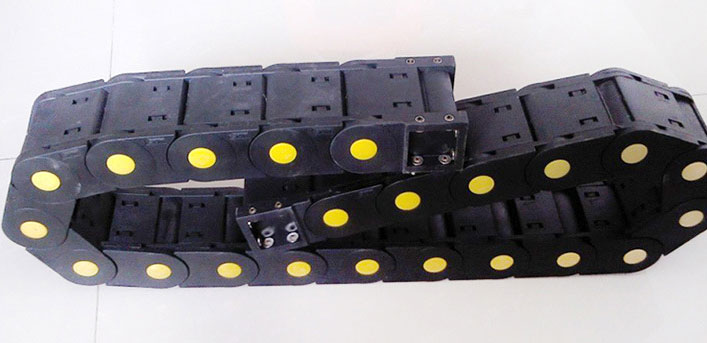

數控機床設備需要各種電子元器件協同工作,因此機床拖鏈電纜的電纜線比較多,緊密地排列在一起,重量也較大,而且拖鏈的形狀比較獨特,目前的市場上還沒有一種專用于支撐機床拖鏈電纜的工裝架。
普通的工裝架不僅結構上不能起到很好的支架作用,而且體積大,拆裝比較麻煩,也不便于運輸,從而導致拆裝與運輸等成本增加。
本實用新型主要解決的技術問題是提供一種機床拖鏈電纜工裝架,結構牢固,調節方便,提高對拖鏈電纜的支撐性,拆裝簡便。
為解決上述技術問題,本實用新型采用的一個技術方案是:提供一種機床拖鏈電纜工裝架,包括:方管組成的基礎支架和頂部支架,所述頂部支架水平設置在基礎支架的上方,所述基礎支架的中部設置有第一立架,所述第一立架與基礎支架之間設置有一個向上延伸的傾斜架,所述基礎支架的前端設置有第二立架,所述第二立架的頂部與頂部支架端部之間設置有方框支架,所述基礎支架的后端設置有一根套管,所述套管內設置有一根滑動調節管,所述滑動調節管的端部連接設置有一根豎直支撐桿而形成L形移動支架,所述豎直支撐桿與頂部支架的尾部相連接以支撐頂部支架保持水平,所述頂部支架上設置有兩根延伸至兩側的橫桿,所述橫桿的兩端分別設置有螺栓固定的滑套,所述滑套的底部連接有移動豎桿,所述移動豎桿的底部分別設置有固定板。
在本實用新型一個較佳實施例中,所述方框支架采用螺栓固定在第二立架與頂部支架之間。
在本實用新型一個較佳實施例中,所述傾斜架的上端與第二立架的上端之間設置有加強桿相連接。
在本實用新型一個較佳實施例中,所述套管外部設置有緊固滑動調節管的螺栓。
在本實用新型一個較佳實施例中,所述頂部支架上設置有一個吊環。
本實用新型的有益效果是:本實用新型指出的一種機床拖鏈電纜工裝架,基礎支架、頂部支架、L形移動支架和方框支架可以單獨拆卸和組裝,運輸方便,調節簡便,強度高,拖鏈電纜固定在頂部支架上,吊裝時頂部支架可與基礎支架進行脫離而方便拖鏈電纜的施工,提高工作效率。
附圖說明
為了更清楚地說明本實用新型實施例中的技術方案,下面將對實施例描述中所需要使用的附圖作簡單地介紹,顯而易見地,下面描述中的附圖僅僅是本實用新型的一些實施例,對于本領域普通技術人員來講,在不付出創造性勞動的前提下,還可以根據這些附圖獲得其它的附圖,其中:
圖1是本實用新型一種機床拖鏈電纜工裝架一較佳實施例的結構示意圖。
具體實施方式
下面將對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅是本實用新型的一部分實施例,而不是全部的實施例。基于本實用新型中的實施例,本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其它實施例,都屬于本實用新型保護的范圍。
請參閱圖1,本實用新型實施例包括:
一種機床拖鏈電纜工裝架,包括:方管組成的基礎支架I和頂部支架2,所述頂部支架2水平設置在基礎支架I的上方,所述基礎支架I的中部設置有第一立架11,所述第一立架11與基礎支架I之間設置有一個向上延伸的傾斜架12,傾斜架12有利于拖鏈電纜的放置,所述基礎支架I的前端設置有第二立架13,所述第二立架13的頂部與頂部支架2端部之間設置有方框支架3,所述基礎支架I的后端設置有一根套管14,所述套管14內設置有一根滑動調節管41,所述滑動調節管41的端部連接設置有一根豎直支撐桿4而形成L形移動支架,所述豎直支撐桿4與頂部支架2的尾部相連接以支撐頂部支架2保持水平,兩者螺栓固定,拆裝方便,所述頂部支架2上設置有兩根延伸至兩側的橫桿22,所述橫桿22的兩端分別設置有螺栓固定的滑套,所述滑套的底部連接有移動豎桿23,所述移動豎桿23的底部分別設置有固定板以方便拖鏈電纜的固定,使得拖鏈電纜隨著頂部支架2的吊裝而移動,移動豎桿23的距離可以調整,以適應不同的工作環境。
所述的機床拖鏈電纜工裝架拆裝方便,方管的強度高,支撐性好,所述方框支架3采用螺栓固定在第二立架13與頂部支架2之間,運輸時可拆卸后放置,減少占用的空間。
所述傾斜架12的上端與第二立架13的上端之間設置有加強桿相連接,焊接或者螺栓連接,提高基礎支架I的結構強度。
進一步的,所述套管14外部設置有緊固滑動調節管41的螺栓,滑動調節管41的位置可以調節,以改變豎直支撐桿4對頂部支架2的支撐位置,提高適應性。
所述頂部支架2上設置有一個吊環21。吊環21固定在一根調節橫桿上,頂部支架2上設置有兩排用于固定調節橫桿的孔,從而調節吊環21的位置而在吊裝的時候找準平衡,提高吊裝的安全性。
綜上所述,本實用新型指出的一種機床拖鏈電纜工裝架,拆裝和組合方便,成本低廉,適用于拖鏈電纜的固定支撐和吊裝移動,結構牢固,使用方便,可提高工作效率。
以上所述僅為本實用新型的實施例,并非因此限制本實用新型的專利范圍,凡是利用本實用新型說明書內容所作的等效結構或等效流程變換,或直接或間接運用在其它相關的技術領域,均同理包括在本實用新型的專利保護范圍內。
