機床管道拖鏈

機床上的液壓、冷卻和氣動等管道一般都穿裝于拖鏈內腔中,拖鏈帶同管道跟隨滑臺移動。目前的機床拖鏈在X軸和Y軸方向上都是分開設置的,使管道排布紛雜,有時管道交叉,由于兩個方向的步調不一致,容易造成干涉,還可能會造成管道繃緊,導致漏油漏氣,影響機床正常運轉。

本產品的目的就是要克服現有機床管道排布紛雜的缺陷,提供一種能使管道有序布置的機床管道拖鏈結構。

技術方案:
一種機床管道拖鏈結構,拖鏈設置于機床床身與滑臺之間,用于裝載氣管、冷卻水管和油管等管道,其特征是:所述的拖鏈包括X軸拖鏈和Y軸拖鏈,X軸拖鏈進口端與機床床身固定連接,X軸拖鏈出口端與Y軸拖鏈的進口端連接,Y軸拖鏈內腔的進口承接于X軸拖鏈內腔的出口,Y軸拖鏈的出口端固定安裝于Y軸滑臺。

機床的Y軸滑臺設置于X軸滑臺上,X軸滑臺在機床X軸方向上滑動時帶同Y軸滑臺在X軸方向上滑移,Y軸滑臺在X軸滑臺上可以作機床Y軸方向上的滑移。當Y軸滑臺作Y軸方向滑移時帶同Y軸拖鏈出口端在Y軸方向上移動,Y軸拖鏈通過彎曲來改變出口端和進口端的距離,Y軸滑臺隨X軸滑臺在X軸方向上滑移時,Y軸拖鏈的進口端帶同X軸拖鏈出口端運動,X軸拖鏈通過彎曲來改變出口端和進口端的距離。

使用本產品可以達到以下有益效果:管道裝載于首尾連接的X軸拖鏈和Y軸拖鏈上,管道排布有序,不會產生交叉,這就使得機床整體布局更加實用和美觀。

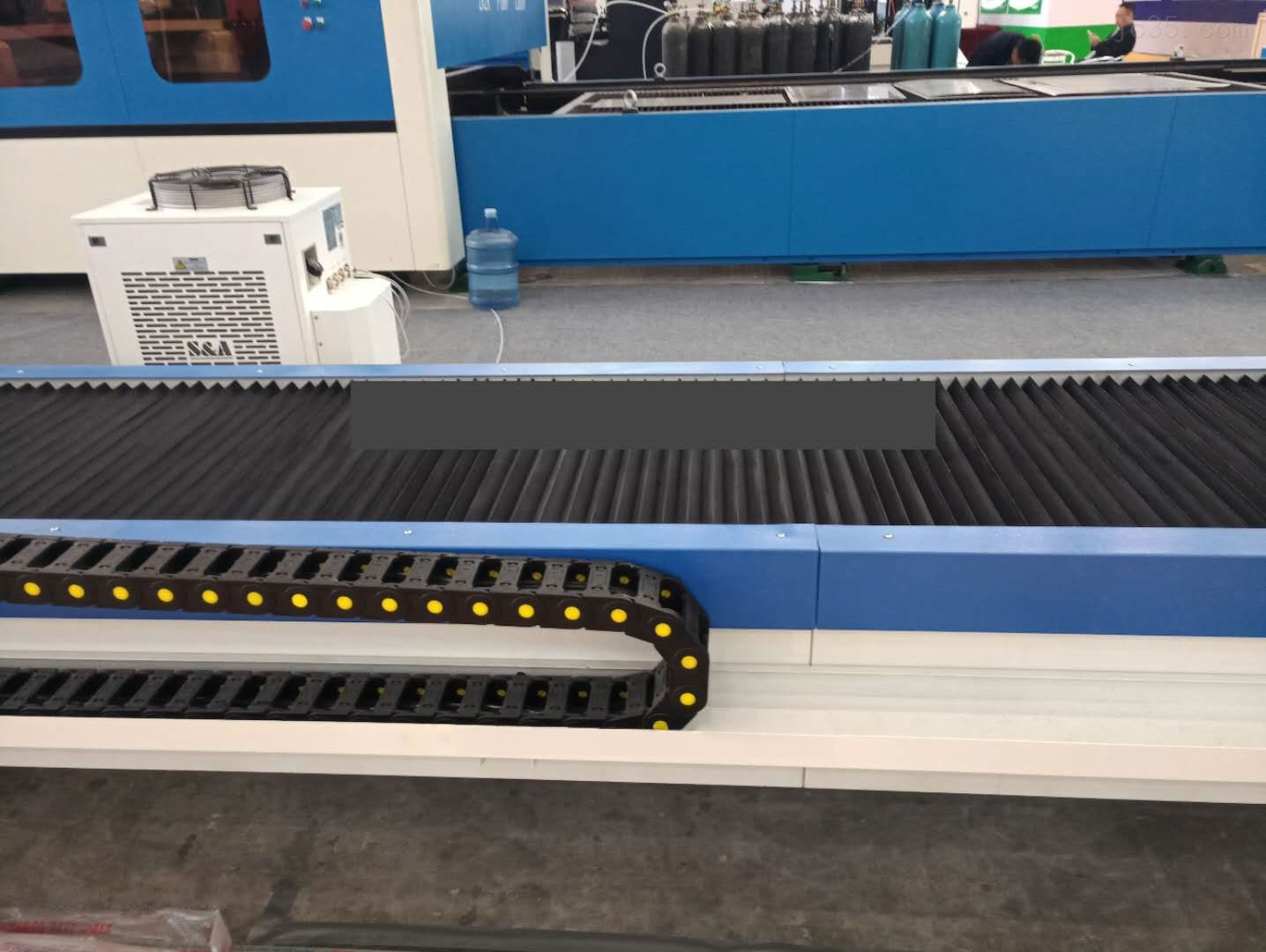

機床拖鏈

附圖說明

圖1是本產品的主視方向示意圖。

圖2是本產品的俯視方向示意圖。

圖3是本產品的左視方向示意圖。

具體實施方式

下面結合附圖對本產品的具體實施方式進行詳細描述。
如圖1~圖3所示,本產品包括X軸拖鏈2和Y軸拖鏈3,X軸拖鏈2的進口端與機床床身1固定連接,X軸拖鏈2的出口端與Y軸拖鏈3的進口端連接,Y軸拖鏈3的內腔的進口承接于X軸拖鏈2的內腔的出口,Y軸拖鏈3的出口端固定安裝于滑臺4上。
